Удобство из воздуха: особенности эксплуатации пневмоподвески

  Пневмоподвеска стала неотъемлемой опцией лимузинов и внедорожников. Пользуются спросом пневматические пружины и у ценителей автотюнинга. Рассмотрим главные особенности пневмоподвески и представим несколько советов, которые помогут увеличить срок эксплуатации этой недешевой конструкции.

Первый опыт применения упругих пневмоэлементов был опробован в начале XX века. Тогда конструкцию устанавливали на междугородние автобусы, а уже в середине прошлого столетия они стали использоваться как аналог привычных пружин и рессор на легковушках.



При этом необходимо понимать, что не только пневма способна поднимать конструкции. К примеру, регулировка и фиксация дорожного просвета в заданном положении были впервые опробованы на совершенно иной подвеске, установленной на ставшим легендой Citroen DS19. По сравнению с пневматикой, здесь положение кузова определяла сложнейшая гидравлическая система, параллельно отвечавшая за состояние других систем транспортного средства: гидроусилителя, тормозов, привода сцепления.

При этом пневмосферы были заполнены азотом, играя роль своеобразных пружин. Сложность конструкции и большие издержки отпугивали других производителей от повторения этого эксперимента. Хотя французы остаются верными своему детищу и до сих пор оснащают данной подвеской некоторые модели, например С5. Тем не менее, традиционная пневмоподвеска имеет куда большее распространение. Какова же причина подобной популярности?


Преимущества пневмоподвески

Одно из главных достоинств пневморессор — удобство при транспортировке груза. Неслучайно изначально их устанавливали только в заднюю подвеску. В результате автомобиль сохранял горизонтальное положение и не терял приемлемые ходовые качества. Но и впереди пневморессоры также оказались к месту — при движении на большой скорости уменьшение клиренса способствует снижению центра тяжести, повышая устойчивость и управляемость транспортного средства.

Кроме представительских седанов, пневмоподвеска прекрасно прижилась в среде внедорожников, ведь увеличение дорожного просвета серьезно улучшает проходимость по бездорожью. Если еще вспомнить об адаптивных амортизаторах с изменяемой жесткостью отбоя и сжатия, то получается просто идеальная подвеска.



Еще одним преимуществом подобных систем является их практичность — они не требуют создания особого типа подвески, позволяя с успехом использовать готовую конструкцию. Благодаря этому открылись новые возможности для различного тюнинга. К примеру, серийный «Форд Фокус» получил адаптивные амортизаторы, жесткость которых можно изменять, не выходя из машины.

Появление пневмоподвески ознаменовало собой распространение новых направлений автомобильной субкультуры. Так, в Соединенных Штатах большую популярность приобрел «лоурайдинг», ставящий во главу угла привлекательность экстерьера машины, в том числе за счет низкого клиренса. В то же время в России нередко пневмоподвеску устанавливают при подготовке автомобиля к передвижению по бездорожью.


Недостатки пневмосистем

Однако в процессе эксплуатации пневмоподвески начинают заявлять о себе некоторые ее недостатки. В зависимости от модели машины устанавливаются пневморессоры открытого или закрытого типа. Они конструктивно почти одинаковы, но всерьез отличаются сроком эксплуатации. Пневмоподвеска с открытой резино-кордовой оболочкой (РКО) быстрее выходит из строя. Это объясняется постоянным попаданием абразивных элементов — пыли и грязи на резиновый рукав. В результате ресурс пневмостоек сокращается до 30-50 тыс. км, вместо положенных 100 тыс. км.

Можно отметить еще один странный парадокс. Пневмоэлементы внедорожного автомобиля M-класса (W164), чья главная задача беспрепятственно форсировать бездорожье, напрочь лишены защитного кожуха. Зато на его фирменных собратьях S- и E-класса он установлен. Владельцам «обиженных» джипов можно посоветовать во время каждого посещения автомойки поднимать машину в самое высокое положение и скрупулезно смывать скопившуюся грязь и пыль с пневмобаллонов. Закрытые пневморессоры не требуют столь пристального внимания, поэтому будет достаточно просто осмотреть деталь на предмет отсутствия повреждений.



Если вы заметили, что машина стала «приседать» на одно колесо нужно срочно ехать в сервис, иначе постоянно работающий компрессор может окончательно добить недешевую деталь. Эта неисправность может быть вызвана ослаблением креплений штуцеров или перетиранием резинового рукава. Ремонт также требует грамотного подхода, поэтому лучше доверять его специализированным автосервисам.

Несмотря на кажущуюся простоту замены пневмобаллона, эта процедура имеет немало подводных камней. Так, если во время установки допустить даже незначительный перекос пневмоэлемента, он может выйти из строя уже в ближайшее время.


статья с сайта http://pnevmo-podveska.com/polezno_znat/udobstvo_iz_vozduxa_osobennosti_ekspluatacii_pnevmopodveski.html

Как работает пневматическая подвеска

Пневматическая подвеска уже достаточно давно используется на грузовых автомобилях, профессионально занятых в сфере грузоперевозок, и только в последнее десятилетие стала доступна для личных транспортных средств водителей. Мотоциклы, вездеходы, кастом кары, спортивные автомобили и даже повседневные автомобили – на любое из этих транспортных средств может быть установлена пневматическая подвеска.


Об использовании пневмосистем

С развитием технологий пневматические системы были значительно усовершенствованы, стали менее громоздкими, более быстрыми и точными. Теперь элементы пневматической системы отличаются быстротой реакции, повышенной точностью работы и управляются сложной электроникой, контролирующей практически все параметры – от клиренса до давления в пневматических баллонах, что обеспечивает плавный ход и отличную управляемость транспортного средства.

Подвеске автомобиля зачастую уделяется недостаточно внимания. Необходимо понимать, что подвеска напрямую влияет на комфорт, безопасность и управляемость Вашего автомобиля. Амортизаторы и пружины смягчают неровности на дороге, поглощая все колебания, толчки и удары колес автомобиля.


Каждый раз, когда Вы нагружаете или разгружаете транспортное средство, увеличиваете или снижаете скорость, поворачиваете, основная нагрузка ложится именно на подвеску. Стандартные амортизаторы и пружины разрабатываются с учетом только определенных ситуаций на дороге, чего может быть недостаточно для Вашего автомобиля.


При использовании пневматической подвески стандартные пружинные амортизаторы заменяются пневматическими. Пневматические баллоны представляют собой жесткие подушки из резины и пластика, в которые нагнетается определенное давление для обеспечения заданного клиренса.

Назначение пневматической подвески аналогично назначению обычной подвески, однако это их единственное сходство. Современная пневматическая подвеска представляет собой усовершенствованную систему с воздушным компрессором, датчиками и электронным управлением, которая имеет целый ряд преимуществ перед стандартной подвеской. Например, возможность быстрой регулировки клиренса и адаптации к различным дорожным условиям и различной загруженности транспортного средства.


Компоненты пневматической подвески

Первые версии пневматических подвесок были достаточно простыми. Пневматические баллоны устанавливались вместо пружинных амортизаторов. В баллон нагнеталось необходимое для определенного клиренса или условий давление с помощью внешнего компрессора через специальный клапан.

Развитие технологий привело к усложнению системы и внедрению в нее дополнительных компонентов, в том числе системы управления. На сегодняшний день набор компонентов пневматической подвески уже устоялся и слабо отличается между различными производителями. В основном пневматическая подвеска различных производителей отличается системой управления и простотой монтажа устройства на автомобиль.

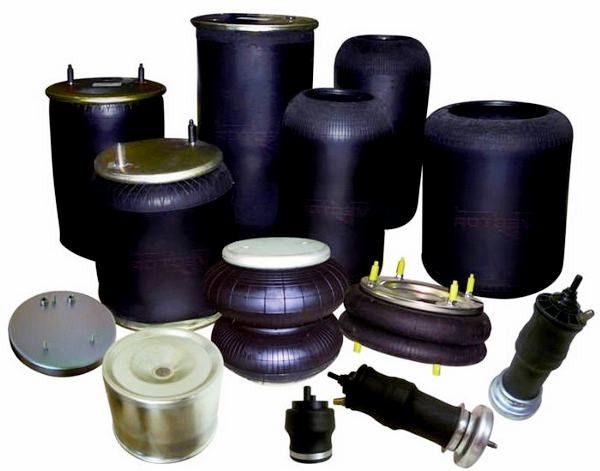

Пневмобаллоны

Со временем для пневматических баллонов стали использоваться другие материалы. В настоящее время баллоны изготавливаются из резины и полиуретана, обеспечивающих прочность и герметичность конструкции, а также стойких к воздействию химических реагентов и соли и истиранию о дорожный мусор и песок.

Пневматические баллоны бывают трех типов:


  • Двойные баллоны (double-convoluted). Пневматический баллон данного типа внешне похож на песочные часы. Данная конструкция имеет большую горизонтальную гибкость в сравнении с другими конструктивными решениями;
  • Конические баллоны (tapered sleeve). Баллоны данного типа обладают схожими характеристиками с другими разновидностями баллонов, но разработаны специально для работы в ограниченном пространстве, и имеют меньший диапазон регулировки клиренса транспортного средства;
  • Роликовые баллоны (rolling sleeve). Данная разновидность пневматических баллонов также имеет конкретное предназначение. Роликовые баллоны выбираются исходя из конкретных условий для транспортного средства, в частности с учетом заданных параметров клиренса и диапазона регулировки подвески.

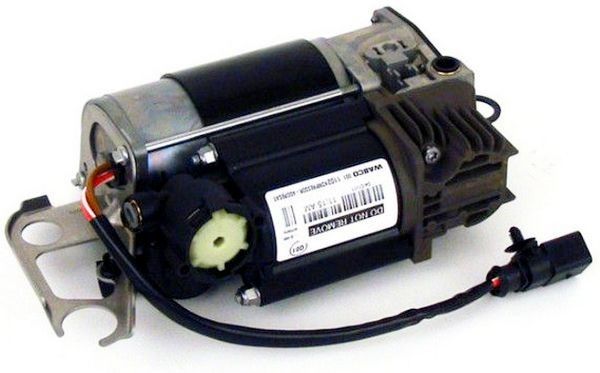

Компрессор

Большинство пневматических систем оснащаются встроенным компрессором. Компрессор представляет собой электрический насос для нагнетания воздушного давления в пневматических баллонах через пневмолинии.

Компрессор обычно устанавливается на шасси или в багажнике автомобиля. Подавляющее большинство компрессоров оснащаются осушителями. Компрессор всасывает атмосферный воздух, нагнетает давление и передает сжатый воздух в пневматические баллоны. Атмосферный воздух обычно увлажнен, а влага может повредить замкнутую систему. В осушителе используются обезвоживающие реагенты, поглощающие влагу из поступающего воздуха перед его использованием в системе.

В простых компрессорных системах давление регулируется непосредственно самим компрессором. В более сложных системах для поддержания заданного давления используются специальные накопительные емкости (ресиверы), которые также позволяют избавиться от резких перепадов давления при его изменении.


Запуск компрессора может осуществляться вручную – непосредственно водителем, автоматически – электронной системой управления, а также в комбинированном режиме.

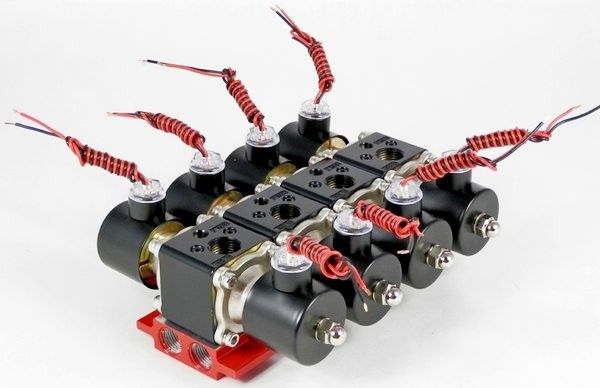

Электромагнитные клапаны и пневматические линии

Пневматическая подвеска состоит не только из пневмобаллонов. Для работы системы необходимы следующие компоненты.

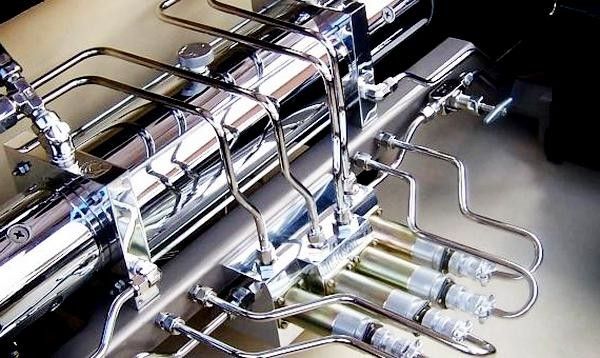

Пневматические линии, по которым осуществляется передача сжатого воздуха в пневматические баллоны. Данные линии представляют собой разновидность воздушного трубопровода высокого давления и прокладываются по шасси транспортного средства. Чаще всего используются резиновые и полиуретановые трубки, однако возможен монтаж металлической линии, обеспечивающей большую надежность и имеющей лучший внешний вид.



Клапаны являются шлюзами для подачи воздуха в различные части системы. Они играют очень важную роль в управлении воздушными потоками в современной пневматической подвеске.

Первые реализации пневматических подвесок имели двухконтурную систему, то есть, пневматические баллоны были напрямую подключены к пневмолиниям, таким образом поток воздуха мог не только поступать из пневмолинии в баллон, но и наоборот, мог передаваться из баллона в пневмолинию.

При заходе транспортного средства в поворот воздух из пневмобаллона выдавливался в другой баллон через пневмолинию, в результате чего в нем нагнеталось давление. В результате транспортное средство раскачивалось, а репутация пневматической подвески была сильно подмочена.

В современных пневматических подвесках используется система клапанов, которые предотвращают перекачку воздуха. В результате управляемость транспортных средств на пневматической подвеске значительно улучшилась.

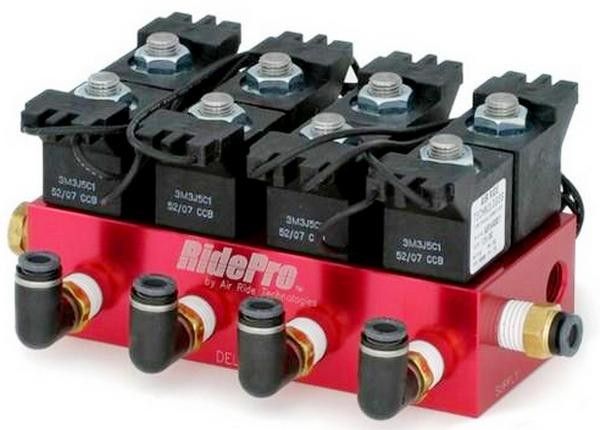

Электромагнитные клапаны используются в системах с электронным управлением для нагнетания или снижения давления в пневматических баллонах. Электронная система оценивает показания датчиков и открывает или закрывает электромагнитные клапаны для регулирования давления в баллонах в зависимости от текущих условий.



Модуль управления

Сердцем электронных систем являются электронные модули управления. Системы управления могут быть простыми в виде цифрового выключателя либо могут управляться сложным программным обеспечением, отслеживающим в реальном времени показания датчиков давления и клиренса транспортного средства.

Такой электронный модуль обрабатывает данные датчиков давления и клиренса и, при необходимости, включает или выключает компрессор. Как правило, электронная система пневматической подвески устанавливается отдельно от других электронных систем автомобиля.

Эффективность работы пневматической подвески напрямую зависит от модуля управления, поэтому именно ему уделяется особое внимание при усовершенствовании пневмосистемы.

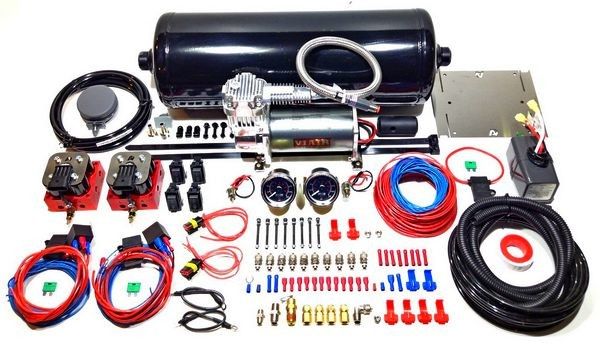

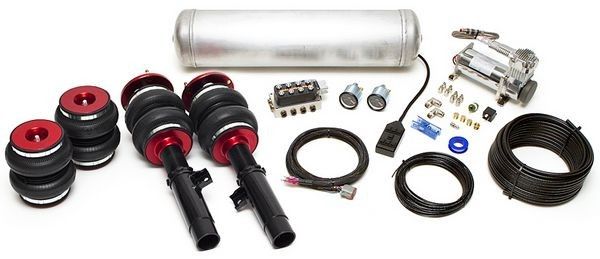

Комплекты

На серийных автомобилях устанавливаются определенные наборы амортизаторов и пружин, их замена требует времени, терпения и опыта, поскольку внесение изменений в конструкцию автомобиля может отрицательно сказаться на его управляемости и ходе. Выбор подходящей подвески может быть очень сложной задачей. Существует огромное множество производителей и компаний, предлагающих широкий выбор компонентов различного качества.

Дополнительную путаницу вносит тот факт, что наборы пневматической подвески заменяют только пружины, а пружины – лишь малая часть сложной системы подвески автомобиля. Учитывая данный факт, многие компании предлагают полные комплекты подвески, заменяющие все детали стандартной подвески – от соединительных тяг до рычагов и амортизаторов, что позволяет добиться максимальной эффективности работы пневмоподвески.



Тем не менее большинство базовых комплектов имеют в своем составе только пневмобаллоны, заменяющие обычные пружины, компрессор и пневматические линии. Многие из данных систем являются двухконтурными, то есть, после их установки наблюдается раскачивание транспортных средств при определенных условиях.


Более дорогие системы имеют в своем составе дополнительные более качественные компоненты, которые проще монтируются и улучшают устойчивость и управляемость транспортного средства.


О покупке комплекта

Приобретение комплекта не должно быть спонтанным. Покупателю необходимо сначала определиться с результатами, которые он хочет получить от системы. Владелец классического выставочного El Camino может захотеть просто занизить автомобиль для улучшения его внешнего вида, и для этого потребуется совсем другая система, чем для пикапа, перевозящего тяжелые грузы и стройматериалы.

Аналогично, требования к подвеске водителя гоночного автомобиля и водителя туристического кара также различны.



Комплекты топ-класса являются четырехконтурными и имеют в своем составе сложный модуль управления. Каждый из пневматических баллонов управляется отдельно, однако их работа как статическая, так и динамическая, синхронизируется электронным модулем. При выборе комплекта необходимо понимать разницу между системами, контролирующими давление, и системами, контролирующими клиренс.

Системы, контролирующие давление, отслеживают показания датчиков давления в пневматических баллонах. Они отлично подходят для простых задач, таких как уменьшение клиренса лоу-райдера на выставке.


Тем не менее, дополнительное использование датчиков клиренса позволяет добиться лучшей производительности системы. Системы, контролирующие клиренс, отслеживают взаимосвязь давления в баллонах с высотой посадки автомобиля. Комбинированные системы используются как в мощных автомобилях, так и для повседневных задач.


Например, для пикапа, перевозящего несколько тонн мульчи, пневматическая подвеска с комбинированной системой просто необходима.



Часть статьи с сайта http://pnevmo-podveska.com/ustroystvo/kak_rabotaet_pnevmaticheskaya.html
